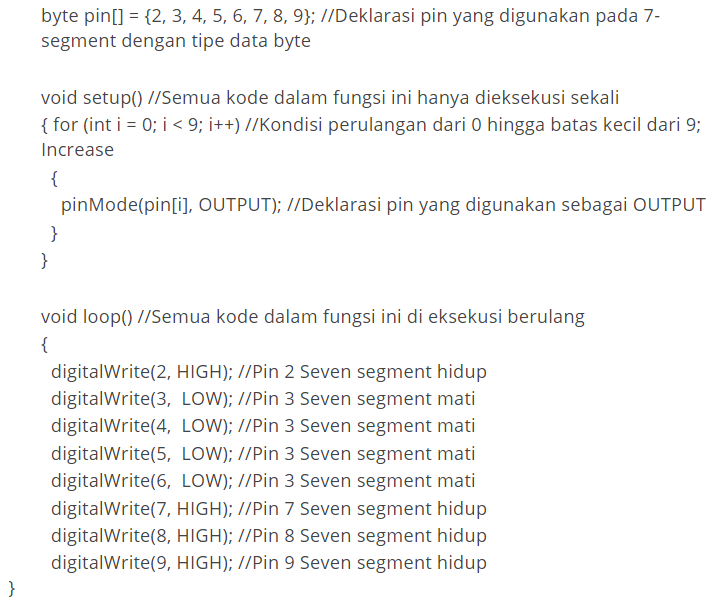

kita deklarasikan Variabel variabelnya terlebih dahulu di arduino lalu kita setting pinMODE dan pin[i] kita jadikan sebagai output. Lalu kita atur logika pin tergantung angka yang akan di tampilkan di arduino itu, maka kita bisa membuat angka angka yang kita ingin tampilkan.
3. Rangkaian Simulasi [kembali]
4. Prinsip kerja rangkaian [kembali]
Pada praktikum dapat kita lihat prinsip kerja 7 segment sama dengan LED. 7 segment terdiri dari 7 LED yang membentuk deretan angka. Arus mengalir dari anoda ke katoda. Agar terjadinya mengalir arus maka harus ada perbedaan tegangan antara anoda dan katoda. Anoda dihubungkan kepada sumber tegangan dan katoda dihubungkan pada ground. Jadi apabila tegangan yang diberikan oleh sumber adalah 5 volt maka lampu akan menyala. jika tegangan yang diberikan 0 volt maka lampu akan mati pada titik yang diberikan. digitalWrite(0, HIGH) berarti pin nol disuplay dengan tegangan 5 volt. Jika LOW berarti pen tersebut tidak diberi tegangan.
